Dobrý den, chtěl bych se zeptat co je příčinou toho že když nastavim na skříňce material dveří jakykoliv dřevodekor tak po rendrováni je skříňka celá bílá. Čím by to mohlo byt způsobeno když mi to v předchozí kuchnyni normálně fungovalo a ted najednou ne.
Děkuji za odpověď

Dobrý den,
prosím o radu. V TurboCad Platinum mi přestal program reagovat na některé podněty vytvářené klávesnicí.
Odstranění objektu – klávesa delete.
Mezerník – nereaguje na pro změnu z např. křížku na šipku kterou vybírám co je potřeba.
ESC – zrušení nebo vrácení nereaguje.
Tabelátor – nereaguje pro přepínání mezi okénky v dolním příkazovém řádku.
Vůbec se program chová nestandardně. Klávesnicí to není. Zkoušel jsem to i s jinou.
Předem děkuji za odpověď.

Dobrý den,
načtěte si znovu pracovní prostředí viz: klávesové zkratky
S pozdravem
Kristýna

Dobrý den,
dobře jste mi poradila již to funguje jak má.
Moc děkuji.
Rosťa.

Jaké dveře a okna používáte při tvoření interiéru ?

Dobrý den, TurboCad Designer 2017 – Kdykoliv měním velikosti, zapomenu zamáčnout ikonu pevný poměr stran. Nedá se implicitně nastavit na zvětšování/zmenšování stejný poměr stran? Je to logičtější. Když menším kružnice, nepotřebuji vyrábět elipsy 🙂

Děkuji, petr

Dobrý den,

obecně platí, že pokud chcete mít implicitně na výkrese nastavení, které Vám vyhovuje je zapotřebí jej uložit do šablony TCT v některých případech i do nastavení prostředí.

S pozdravem
Tým ŠPINAR – software

Dobrý den,
v TurboCad Platinum se mi při přesunu pohledů z Modelu (kde se kreslí) na Arch (kde jsou umístěny různé pohledy) se mi nezobrazují
kóty byť v modelu nakreslené jsou. Viz příloha.
Prosím o radu jak je tam dostat.
Děkuji.

Dobrý den,

v modelovém prostoru se vrstvy ovládají přes paletu „Správce výkresu“. Pokud se přepnete na papír (Arch), je třeba používat k ovládání vrstev „Vlastnosti/Výřez/označit viditelné vrstvy „. Kóty Vám mizí z toho důvodu, že tyto vrstvy máte na papíře vypnuté (viz manuál). Předpokládáme, že to vyřeší Váš problém., pokud to nepomůže, zašlete nám Váš výkres.

S pozdravem
Tým ŠPINAR – software

Dobrý den,

tisk standardně s dobrým rozlišením funguje rovnou jako tiskárna pro LightWorks nebo Skryté hrany.
Tisk vložením na list papíru s REDSDK funguje pouze pokud se použije zásobník. Nevím kde se nastavuje v rámci exportu vyšší rozlišení.

Děkuji za radu.
Tom

Dobrý den,

              je více možností jak získat vyšší rozlišení pro tisk na tiskárnu do PDF. Asi nejjednodušší pro rastrový obrázek je nastavení rozlišení například 4000×6000 nebo 6000×8000 přímo pro formát JPG nebo PGN v nastavení s uložením renderu pro daný pohled.
Pro čarový model lze dosáhnout kvalitního ostrého výstupu přes Flat Shot.

Příklad v příloze.

S pozdravem
Tým ŠPINAR – spftware

7D RedSDK papir bez zasobniku PGN 6000x8000.PNG

Ještě ukázka výstupu čárového modelu.

Dobrý den,

mohli byste se mi podívat na výkres v příloze? Když ro vyrendruji, tak bílá je narůžovělá. Stáhl jsem si od vás (forum) nějaký příklad a nedokážu si s tím poradit. Prosím o příklad jak nastavit prostředí a luminanci aby to vypadalo trochu k světu. Pracuji v TCW 2018 platinum 64 bit.

S pozdravem
Tomáš

Dobrý deň,

v prilohe zasielam upraveny TCW vykres.
A jedno velmi „silne“ odporucanie k tomu 🙂 – pouzivat ovela nizsie intenzity luminancii (W) vid priloha.

S pozdravom, Majo


kde prosim upravim kvalitu rendru?(dpi)? mam verzi 2019 platinum

jo tak uz jsem to nasla

Jak vytvořím nebo upravím ze stávajících dekorů nové dekory např. Egger lamino desek ?

Děkuji

Dobrý den,

asi nejjednodušší postup je využít stávajících materiálů, které lze v editoru kopírovat, změnit název a pouze k nim načíst novou texturu (předpokládáme, že texturu máte ve formátu navazujících vzorů).

S pozdravem
Tým ŠPINAR – software

To nevím, zatím nemám žádnou, jak ji mohu vytvořit a jak lze zjistit že textura ve formátu navazujících vzorů?
Děkuji

Dobrý den,

v TurboCADu naleznete editaci materiálů zde: Nastavení\Materiály\Editovat LightWorks (nebo RedSDK) včetně vzorků.

S pozdravem
Tým ŠPINAR – software

Zdravím,
mám dotaz ohledně vytvoření LED osvětlení např.lišta pod kuchyňskou linkou.
Děkuji

Díky za odkaz

zdravím. ja som si chcel tiež vytvoriť LED pás podla tohto videa ale nemám v rendovacích scénach možnosť RedSDK. mam tam na výber len LightWorks a cez to mi to nefunguje. Neviete mi náhodou poradiť? Mám TurboCad 2019 Platinum verzia 26 .
Ďakujem

Dobrý den,

myslím, že led pásek se dá řešit v RedSDK, ale ve LightWorks, to možné není. Tam nefungují některé nástroje (luminance), které jsou pouze v RedSDK.

Zdraví Josef

Dobrý den, ještě k importu ze SolidWorksu (nebo ParaSolidu) a možností vytvořit nesting pro dřevěné formy pro slévarnu, by bylo potřeba každou vrstvu rozbít na segmenty aby byly leta dřeva co nejdelší. A pak se to polepí a vznikne celková vrstva. Viz obrázek. Je možné takto 3D model pro formu připravit a jednotlivé díly pro výrobu optimalizovat?

Děkuji Pavel


Dobrý den,

              tento požadavek je možné řešit standardními nástroji TurboCADu s optimalizační nadstavbou DAEX CUT Nesting. Postup je následující:
1)     Načtení 3D modelu (solid) do TurboCADu a rozdělení modelu na vrstvy s vygenerováním 3D kontur (2D křivky).
2)     Rozdělení 2D křivek na segmenty dle potřeb vytvoření modelu dřevěné formy a následného složení.
3)     Definice směr let na jednotlivých dílech a následné natočení dílů po směru let s uložením prvků pro optimalizaci.
4)     Vlastní optimalizace dílů s držením směru let (je možné zadat zda se má držet vodorovný nebo svislý rastr).

S pozdravem
Tým ŠPINAR – software

Nesting_Spinar-software-Formy_Slevarna-Optimalizace-TurboCAD-DAEX - kopie.JPG

Dobrý den,

děkuji za vysvětlení vypadá to super.
Jak lze docílit jemnějšího dělení 3D modelu, když chceme formu vytvářet z desek po 18 cm?

Děkuji za odpověď.

Dobrý den,

dělení je možné řešit pomocí 3D entity, kterou rozdělíte na počet dílů podle potřeb nebo zadáte rozdělení offsetem.
Viz obrázek.

S pozdravem
Tým ŠPINAR – software


Ještě zasíláme ukázku rozpadu jednotlivých kontur do 2D – dráhy frézování pro CNC.


V případě, že chcete zachovat směr vláken dřeva nebo textury vzoru, je zapotřebí v TurboCADu před uložením do DAEX provést natočení prvků dle vzoru (doporučujeme přes Uživatelský SS/Obsah SS a srovnáním entity například dle bodů), Po přenosu do optimalizace se následně drží směry vláken dle zadaného natočení prvku.


Dobrý den všem,
tak již na to vidím … 🙂
Rád bych se v programu naučil MODELOVAT 3D RYBNÍKY.
Máte někdo nějakou „kuchařku“ jak do toho ?
Předpokládám, že z geodetických dat vytvořím nějaký model terénu, na něj usadím těleso hráze,
dále vytvořím nějakou „zalomenou rovinu“ (asi síť) která bude návrhem nového dna v nádrži,
vytvořím rovinu pro vodní plochu
a pak to celé NĚJAK vzájemně odečtu nebo sečtu abych získal

  • kubatury zemin do hráze
  • kubatury výkopku ve dně nádrže
  • objem zadržené vody v nádrži

Zkušenosti s 2D návrhy mám,
s 3D jen velmi malé …
Budu rád, pokud mi někdo dáte k dispozici nějaké výukové materiály.
Díky.

Dobrý den,

podobný požadavek jsme již řešili: Rozepíšeme Vám postupně:

1)     Naměřené body lze upravit a načíst do TurboCADu a vygenerovat vrstevnicový plán (možné nastavit 2 typy zobrazen – 2D a 3D). Viz obrázek – 3D modelu

detail hráze - terén.PNG

viz obrázek 2D – vrstevnicový plán z naměřených bodů

teren-z bidů.PNG

detail modelu rybníka obrázek 1 a 2


2) Návrh úpravy dna rybníka a zaplavení (úroveň hladiny)


3) Ukázka odečtu objemů původního a nového terénu. Následně lze vygenerovat přesnou kubaturu nástroji TurboCADu.

odečtené těleso a vygenerování objemiu-TurboCAD-DAEX.PNG

4) Pomocí nástrojů TurboCADu lze vytvořit 3D model terénu, který lze následně modifikovat a do něj navrhovat nové řešení Vašeho projektu ve 2D i 3D prostoru (situace, řezy, výškové úrovně, vizualizace..). Vypočet kubatury zemin nebo vodní nádrže je možné přes standardní nástroje TurboCADu – fyzikální vlastnosti. Připojujeme pár výstupů.

Ve Vašem případě, po zakoupení programu, Vám doporučujeme postupně vše projít na školení. Vaše požadavky jsou specifické a nelze, každý detail a postupy řešit formou dotazů na fóru, který je doplňkem k řešení detailních požadavků nebo problémů.

Děkujeme Vám za zájem o naše programy.

S pozdravem
Tým ŠPINAR – software

TurboCAD- prevod dwg i dgn šlo načíst.PNG

Dobrý den,

chtěl bych se ještě zeptat,
když mám balík dat z dronu – data LIDAR (soubory *.las)
uměl by je Váš software zpracovat ?
Tím myslím, vytvořit z nich nějaký ten 3D model terénu do kterého bych následně vymodeloval hráz rybníka
a navrhl nové dno nádrže (automaticky by mi to spočítalo kubaturu zemních prací)
plus umístil hladinu vodní plochy a dopočetl bych se objemu vody v nádrži.

posílám data e-mailem ze včerejšího létání, zip má 3,5 GB.

Děkuji.

Dobrý den,

program nyní máme v novější a silnější verzi a dokáže načíst data i ze souboru, který je opatřen daty souřadnic terénu včetně vygenerování vrstevnic.

Formát LIDAR obsahuje souřadnice X, Y, Z. Tedy postačí z tohoto souboru separovat tyto souřadnice (nebo pokud jsou souřadnice GPS, tak je do X, Y, Z převést) a TurboCAD je po načtení X,Y,Z schopen automaticky vygenerovat 3D model terénu včetně vrstevnicového plánu. Po načtení modelu je možné v TurboCADu řešit pomocí nástrojů fyzikálních vlastností výpočet kubatur a objem vodní nádrže.

S pozdravem
Tým ŠPINAR – software

Zasílám data LIDAR se souřadnicemi X,Y,Z

Dobrý den,

              data, která jste nám zaslal, lze do TurboCADu načítat a automaticky vygenerovat vrstevnicový plán (viz příloha) nebo 3D model.

S pozdravem
Tým ŠPINAR – software


Zde je ukázka 3D modelu


V příloze Vám zasíláme vzorky načtených dat LIDAR (X,Y,Z) 3D modelu včetně označení bodů pro případnou editaci/korekci. Závěrem: Ze zaslaných dat lze vygenerovat automaticky:

  • 2D půdorys s vrstevnicemi (distance vrstevnic lze nestavit podle individuálních potřeb)
  • 3D model s možností prezentace ve skrytých čarách nebo rendringu RedSDK/LightWorks
  • 3D model s možností editace nebo korekce bodů
  • Možnost vytváření řezů a výpočtu kubatur vodní hladiny nebo terénu
  • Další doplnění kresby například kótami pro vytvoření výkresové dokumentace
  • Využití 3D modelu pro 3D tisk

Obecně k zaslaným datum LINDAR (ve formě X,Y,Z/sobory XYZI) pořízených dronem: Data lze bez větších úprav načítat do TurboCADu. K pořízeným datům máme tyto připomínky:

  • Data z dronu jsou obsáhlá při menší paměti PC/NB se nemusí dát načíst ani do programu Excel. Doporučujeme při větších měřených celcích oblasti data rozdělit na části, aby maximum naměřených bodů bylo možné bez dělení dostat do jednoho importu.
  • Zvážit rozlišení/hustotu měření vzhledem k požadované přesnosti výsledného modelu.
  • Při zobrazování větších celků využívat nástrojů izolace detailů a RedSDK jednoduší manipulaci s modelem.

S pozdravem
Tým ŠPINAR – software


Načítání LIDAR dat XYZ, jsme ještě otestovali na některých dalších místech pořízených dronem. V TurboCADu se dá z jednotlivých úseků poskládat celý terén. Navíc je možné přímo do 3D modelu navrhnout změny (projektový záměr nebo výšku hladiny 100 leté vody…). Připojujeme další výstupy.


Na tomto snímku je návrh vodního koryta.


další výstupy – řez, izometrie…


Dobrý den,
na zkoušku jsem si nainstaloval poslední verzi Platinum
a používám 2 monitory v rozlišení 4K.
Ikony a všechno je miniaturní a téměř nečitelné – co s tím ???
Děkuji.

Dobrý den,
běžné nastavení velikosti ikon se dá když v horní liště jak je soubor, úpravy, zobrazit atd. kliknete pravím tlačítkem myši. Zobrazí se tabulka VLASTNÍ NASTAVENÍ. Tam kliknout v horním řádku na NASTAVENÍ a tam zhruba uprostřed v JINÉ je VELIKOST IKON.
Posuvníkem nastavíte velikost ikon podle libosti.
Nevím jak to přímo ovlivňuje rozlišení monitoru 4K.

Dobrý den,

jak popsal pan Rosťa: Postačí se dostat do nastavení zobrazení, které se dá uložit v různých variantách velikostí a rozložení ikon pro Vaši práci. Postup: Nastavení/Stavové řádky a menu/záložka „Nastavení“ dále nastavte dle potřeb UI/Velikosti ikon a pod Vámi zvoleným názvem proveďte uložení nastavení „Uložení do“ například „Moje_nastaveni_1“. Toto nastavení lze měnit a ukládat i jiné velikosti a rozložení ikon „Moje:nastaveni:2“ a následně se mezi nastavením prostředí můžete přepínat dle potřeb (např.: Pokud pracujete na NB nebo na monitoru z vyšším rozlišením). Viz připojený obrázek.

S pozdravem
Tým ŠPINAR – software

TurboCAD-Nastvení_prostredi-SPINAR - software1.JPG

Dobrý den,
potřeboval bych zjistit jak se dá zprofilovat plocha v daném objektu který připojuji do přílohy. V příloze je foto jak by zešikmení ploch mělo na přední části objektu vypadat. V druhé příloze je v Turbo Cadu Platinum vytvořen objekt (+- jako na fotce) v kterém by se to mělo z vrchní části vytvořit. Název „profilování ojektu.zip“ Snad to půjde otevřít.
Moc děkuji za případné odpovědi a rady.
R

Dobrý dem,

způsobů je řada asi nejjednodušší je využít dvou profilů a lofting viz obrázek, nebo pracovat v režimu plocha, kde bude schopen pracovat s uzlovými body.

Zdraví Josef


Zde jsou obrázky, pokud pracujete s uzlovými body. Pozor 3D model si musíte převést ze solidu na povrchy.


Dobrý den,
moc děkuji za radu vyzkouším to. Snad se mi to povede.
Dám vědět.
Rosťa.

Zdravím. Mám dva problémy :

  1. Pracuji v programu TCAD 2019 Designer 64-bit 2D, v.26.0, Build 53.3 a mám problém zejména s editací textu v kótách a v odkazech, kdy dochází k tomu, že při tvorbě kóty i odkazu se mi samovolně mění v kartě „Vlastností“ velikost měřítka a písmo je pak různě veliké, aniž bych ho sám měnil. Zatím to řeším tak, že kóty i odkazy vkládám do příslušných vrstev a pak vrstvu vyberu a všechny objekty změním najednou. Je to ale nepříjemné a stará verze 19 to nedělala.
  2. Byl jsem ze starší verze zvyklý používat klávesu „I“ k uchycení na průsečík a pak stačilo kliknout a uchycení bylo hotové. To mi teď nefunguje jako předtím, protože musím ještě přes pravé tlačítko myši vybrat lokální menu úchop a znovu zadat myší průsečík a pak teprve kliknou.

Děkuji za případné rady

Dobrý den,

používáte nejnižší verzi TurboCADu, která má určité nástroje omezené, ale spíše to vypadá, že Váš problém je v užívání programu. Zatím to vypadá asi takto:

ad 1) Velikost měřítka, stylu textu nebo velikost se nemění „samovolně“, ale dle nastavené šablony. V každé šabloně může být nastavení různé proto se Vám může zdát, že při otevření jiného výkresu se kóta změní.

Dále Váš „problém“ může být v tom, že nevyužíváte pevného nastavení například pro texty nebo kóty pro daný výkres. Musíte najet například na ikonu kót a přes prvé tlačítko se dostat do nastavení vlastností a zde změnit velikosti jak potřebujete. Následně se budou držet, i když bylo v šabloně (výkresu) před tím nastavenou jinak. Pokud chcete, aby se nastavení dále drželo i v dalších nových výkresech, vytvořte z nastaveného výkresu novou šablonu, přes kterou budete výkresy otevírat.

ad 2) Klávesy je možné přidávat a odebírat v nastavení výkresu (šablony). Je tudíž možné si nastavení připravit podle potřeb. Standardně nemáme nainstalovanou nejnižší verzi TurboCADu, ale podívejte se na Nastavení/Stavové řádky a menu/Klávesnice – zde si k vybraným příkazům připojit potřebnou klávesovou zkratku, na kterou jste byl zvyklý (nastavení si uložte přes nastavení prostředí a šablony).
Pokud se Vám funkce klávesových zkratek ztratila, tak je možné ji obnovit. Popis již byl uveden na fóru viz návodu zde

Doporučujeme Vám upgrade a školení.

S pozdravem
Tým ŠPINAR – software

Děkuji za rychlou odpověď. Tutu „nejnižší verzi TCAD“ jsem od Vás řádně koupil na základě zkušeností s předchozími verzemi. Zcela mi dostačuje pro mojí práci (bude-li fungovat jak má). Jinak tyto informace, které jste mi poslal již dávno znám a věřte mi, že jsem zkusil všechny možnosti co znám a proto jsem se na Vás obrátil. Ale stejně děkuji, já si budu muset nějak poradit.

Dobrý den,

tato nejnižší verze stála kolem 1200 Kč a nikdo se na nás neobrátil s podobným problémem.
Asi by bylo jednodušší nám zaslat problémový výkres na info@spinar.cz. Rádi se na Vaše kóty a texty podíváme. Nemáme sice nainstalované nejnižší verze, ale základ by měl fungovat stejně. Nebo se k Vám můžeme připojit a podívat se přímo na daný problém. Tato služba je placená, ale přiznáme se, že nás tento Váš problém zajímá.

S pozdravem
Tým ŠPINAR – software

Dobrý den.
Tak zdá se, že jsem na to konečně přišel. Musel jsem zrušit zaškrtnutí tří položek v :
„Nastavení programu / Další předvolby – inteligentní měřítko“.
Původně byly implicitně zaškrtnuté a od doby, kdy jsem zaškrtnutí zrušil, tak je to již v pořádku.
Posílám obrázek s vyznačenými funkcemi.
Děkuji za zájem a zdravím.
Pelc

ukázka řešení.jpg

Dobrý den,

děkujeme za kladnou zprávu a přejeme Vám příjemnou práci v našich programech.

S pozdravem
Tým ŠPINAR – software

Pavel Konkol Dobrý den,při označování detailů se mi místo označení prvku(křivky)
21.3.2021 začne detail rendovat.Jak se toho zbavím.Děkuji Konkol

chybné označování.JPG

Dobrý den,

nejsem si jist popisem problému (asi pracuje v TurboCADu), ale musíte pracovat v drátovém zobrazení pro případ, že nechcete, aby pro docházelo k přerendrování scény.

Zdraví Filip

Dobrý den,pracuji v turbocadu platinium 2017.Obrázek je v drátovém zobrazení a přesto se
Děje tento problém.


Dobrý den,

máte starší verzi, možná je problém v tom. Můžete mi připojit spakovaný TCW soubor? Podívám se, zda po načtení se tento soubor chová takto i u mě. Vy pracujete v GDI nebo RedSDK? Pokud se přepnete do GDI, je problém stejný?

Dorý den, chtěl bych se zeptat na cestu ke složce v DG do které můžu vkládat symbol pro vektorové skládání? Mám sice poslední verzi Turbocadu ale dodaný manuál je pro starší verzi, a cesta která je tam uvedena již není. Případně pokud je tam nyní jiný způsob nahrání symbolu pro vektorové skládání tak prosím o upřesnění. Děkuji

Dobrý den,

tyto nejnovější verze již nepopisujeme do manuálu, ale vytváříme k nim výuková videa, která dodáváme k novým verzím. Některé detaily bude zapotřebí více popsat. Zde je návod, jak se dostat k nastavení cest ke knihovnám nástroje „Skládání podle vektoru“. Cesta Info/ Skládání podle vektoru viz připojený obrázek.(Poznámka: Pro skládání dle vektoru jsou vhodné symboly standardních skříněk pro kuchyně a digestoře – ostatní jsou určeny pro standardní vytažení z knihovny).

S pozdravem
Tým ŠPINAR – software.

1 DAEX-TurboCAD-Skladani dle vektoru.JPG

Zdravím, běhá verze Turbocad 2015 s Daexem na WIN 10?
Děkuji

Dobrý den,

máte 6 let starou verzi. Před šesti lety byly na trhu jiné verze Windows než jsou nyní a ty jsou již nepodporované. Pravděpodobně Vám tato stará verze nebude fungovat nebo bude funkční, ale s chybami. Z mé zkušenosti doporučuji upgrade TurboCADu i DAEXu.

S pozdravem Josef

Dobrý deň,
Mám problém s tlačením do formátu pdf, prestalo dávať obrázky, dáva len prázdne výrezy.
Otvoril som aj ďalšie staršie súbory a ani pri nich to už nefunguje.
Posielam na support vygenerované PDF a zdrojový súbor.
Viete mi poradiť ako vyriešim tento problémom ?

Ďakujem Jozef

TurboCAD-Paletování - kopie.png

Dobrý den,

              prosíme Vás o přesnění postup, jak PDF ukládáte? Používáte TurboPDF nebo PDF z TurboCADu?

Děkujeme za odpověď
Tým ŠPINAR – software.

1.vyberiem si List ktorý chcem tlacit
2.súbor / tisk potom si vyberiem PDF creator
3.stlačím OK
4.vyskocí okno pdf creatora
5.Uložím súbor

Teraz som vyskúšal uložiť ako pdf ale sú tam nejaké čiarky navyše aj nejaké kóty poposúvalo. Súbor prikladám v prílohe a má veľkosť 12MB. Menil som aj rozlíšenie ale stále ma 12MB

S PDF Creatorem víme, že někdo měl též někdo z našich zákazníků problém (rozhodil v TurboCADu nástroje tisku). Prosím Vás zkuste si stáhnout náš program TurboPDF a uložte výkres do PDF přes tento převaděč, který standardně používáme, abychom měli jistotu, že jsme na tom stejně. Váš výkres u nás prošel bez problémů (viz zaslaný příklad)

Tlačí to tak isto OK aj cez váš program.
Ale všimol som si este toto: Manažér stylu tisku je nejaky nefunkčny


Domníváme se, že je problém v komunikaci s MS PDF Creatoru, který rozhazuje nastavení tisku TurboCADu. Můžete zkusit restartovat TurboCAD a otevřít nový výkres, zda tam bude stejný problém? Děkuji

Na začiatku týždňa stiahol windows aktualizáciu nejakú, nemôže to súvisieť aj s tým ?

Ano může to být důvod Vašeho problému. Z technické podpory je nám známý případ, kdy pomohla aktualizace/nebo návrat zpět (dokonce přeinstalace Windows) pro vyřešení některých problémů. Pokud se Vaše chyba objevila po aktualizaci Windows, je velká pravděpodobnost, že s popsanými problémy souvisí (viz též komentáře a vyjádření z fóra Windows, kde se objevuje diskuze k této problematice). Zkuste se vrátit před tuto aktualizaci.

Pomohlo odinštalovanie aktualizácii windows
Teraz to generuje tak ako predtým.

Ďakujem za pomoc!

Zdravím
Mám zřejmě podobný problém jako kolega Jozef při tisku se mi nějaké (poslední kóty ve výkresu) posunou na nesmyslné pozice a děje se to i při exportu do PDF pomocí PDF Creatoru. (TCW 2020 64 bit Platinum)
Prosím o radu.
Děkuji
 Pěkný den

původní výkres.JPG
vytísk výkres.JPG

Dobrý den,

tento problém může být ve Vašem programu PDF Creator. Pokud nám zašlete přes toto fórum nebo na email info@spinar.cz můžeme Vám PDF otestovat na našich verzích převodníků PDF nebo se podívat, zda není chyba ve Vašem výkresu.

S pozdravem
Tým ŠPINAR – software

Dobrý deň,

mám problém s „Paleta kreslení“, keď som sa pokúšal z modelu prejsť na výkresovú dokumentáciu, nepodarilo sa mi ju vygenerovať. Môžete poradiť kde môže byť problém? Výkres som zaslal do firmy Špinar softvér a pripájam náhľad. Pracujem v staršej verzii 2016 CZ.

Marian


Dobrý den,

chyba byla ve vrutech, které měly chybnou strukturu, asi přenesené z jiného programu. Postačí je převést na povrchy a následně vše funguje i v paletě kreslení. Tuto úpravu lze aplikovat na všechny vruty naráz.
Postup:
–       Vyberte všechny vruty
–       Vlastnosti (například dvojklik přes žlutý referenční bod)
–       U vlastností zatrhněte „TC Povrch“

 Níže připojujeme výsledek a doporučujeme přejít na novější verzi programu TurboCAD.

S pozdravem
Tým ŠPINAR – Software


Ještě obrázek s nastavením

Turbocad-plocha-solid-1 - kopie.png

ďakujem

Dobrý den,

zakoupili jsme upgrade TurboCADU – původně TC 2015 Professional, nyní TC Platinum v27. Po instalaci spustím program a dojde k chybě, nedostanu se ani k vypsání licenčního čísla atd.

Předem děkuji za radu.


Dobrý den,

pomoc při instalaci je v ceně programu, neváhejte se obrátit přímo na ŠPINAR – software e-mailem (inf@spinar.cz) nebo telefonicky 543 236 223. V případě, že by se jednalo o přeinstalaci, tak ta je zpoplatněna.
Obecně: Vaše hláška není standardní, dle informací z technické podpory se nám stal podobný případ a u zákazníka a pomohla aktualizace Windows. Také pomáhá spuštění programu jako správce. Zkuste tyto varianty, pokud nepomohou, obraťte se na nás nebo Vašeho správce počítačů, který by mohl odhadnout co na Vašem PC blokuje instalaci.

S pozdravem
Tým ŠPINAR – software

1. Přihlaste se jako uživatel s právy správce
2. Dočasně ukončete antivirový program
3. Vyberte instalační program, klikněte pravým tlačítkem myši a zvolte možnost „Spustit jako správce“
4. Po instalaci antivirus spusťte

Ani po tomto postupu program nelze spustit.

Dobrý den,

jak jsme již psali, v tom případě, kontaktujte přímo naši technickou podporu.

Před tím se pokuste provést instalaci i na jiném PC (pokud je to možné), abychom vyloučili chybu stažené instalace. Je na jiné PC instalace funkční?

S pozdravem
Tým ŠPINAR – software

Dobrý den,

měl jsem podobný problém. U mě pomohla přeinstalace Windows.

S pozdravem
Robin

Když se dívám na tuto diskuzi, není problém v tom, že instalujete 64 bit na 32 bit Windows? Zdraví Josef

Dobrý den

Jdu si sem pro radu, nedávno jsem narazil že firma blum má konfigurátor korpusů. Když si vytvořím korpus a uložím ho v dwg tak po otevření v TurboCadu je vše v pořádku, ale když tam chci přidat další korpus tak mi to napíše přidat bloky. Ať zvolím jakoukoliv možnost vždy se mi ten první přidaný korpus rozhodí. Nevím si rady jak na to aby se to nerozhazovalo.

Předem děkuji za jakoukoliv radu


Dobrý den,

v současné době dokončujeme novou verzi plug-in převodníku DAEX Importér pro BLUM pro DAEX DESIGN 21 a zmiňovaný „Konfigurátor korpusů Blum“. Prosím Vás vyčkejte na novou verzi, kterou chceme uvolnit co nejdříve to bude možné (Předpokládáme, že pokud při testech nevzniknou žádné komplikace, tak bychom mohli nový plug.-in pro verzi DAEX DESIGN 21 uvolnit asi do měsíce).
Pro samotný TurboCAD a nižší verze DAEX DESIGN můžete zatím použít formát DWG, ale tento formát Vám nebude fungovat se všemi parametry bez nového plug-in. Navíc až s novým pllug-in bude schopen importovat přímo BXF2 včetně vrtání, které bude použitelné pro CNC ve verzi DAEX DESIGN Professional a Plus.

Tým ŠPINAR – software

Poprosím o reakci na příspěvek: 15. 2. 2021 18:07
Je to pro mě část, ve které jsem se zasekl. Děkuji

Dobrý den,

opravili jsme Váš příspěvek na vláknu 5701. Prosím vás, o bližší popis problému. Jaký příkaz v menu TurboCAD používáte, co chcete nástrojem změnit, jaký má být výsledek, obrázek atd,… abychom se v tom rychle zorientovali. Následně se Vám (nebo někdo z uživatelů) ozveme.
Dále využívejte pro Váš dotaz vlákno 5737. Děkujeme.

Tým firmy ŠPINAR – software

Dobrý den,

moje otázka byla: 14. 2. 2021 21:59 ohledně „roletky“ kde se dá nastavit šířka dveří a hlavně typ. Jméno Pavel je zde vícekrát.
Používám TC 2019 Deluxe.
vlastní nastavení/pracovní prostor: default
Při usazení dveří do stěny bych rád použil jednokřídlé dveře. Nedaří se mi je najít. Děkuji.


Dobrý den,

odpověď je opět na vlákně vláknu 5701. Prosím vás udržujte jedno vlákno otázek/odpovědí, aby komunikace nebyla roztříštěná a měla větší užitek pro ostatní uživatele, Děkujeme.

Tým ŠPINAR – software

Dobrý den, měla bych dotaz. viz obrázek.
Mám obdélník o velikosti 600×300 mm a v něm nastavenou texturu (obrázek), který přesně sedí v daném obdélníku.
Ale jakmile dám v nástrojích – 3D model – Booleovské operace – 3D rozdíl, tak mi ve vizualizaci vznikne toto – obrázek 1.
Pokud obdélník ve velikosti 600×300 mm, zkrátím ručně, tak ve vizualizaci vznikne toto – obrázek 2.
Jedná se mi o to, aby daný obdélník měl stejnou texturu (obrázek), a né takto, jak mi právě vzniká ve vizualizaci.
Poprosila bych o radu, jak si to aspoň trochu zjednodušit, nebo jdu na to špatně?
Děkuji za odpověď.

Zasílám foto

Bez názvu.jpg

Dobrý den,

Váš postup se mi nezdá ideální. Vypadá to, že se pokoušíte posouvat s texturami a přitom využíváte mapování na tělesa, která rozdělujete, abyste vhodně umístila materiál. Domnívám se, že pro Vás bude daleko jednodušší tělesa rozdělovat minimálně, ale snažila jste se naučit pracovat s STL rozložením materiálu. Kde lze vzor na textuře měnit (zvětšovat, posovat..) a umísťovat na daný model. Na obrázku můžete vidět STL nabídku 1) s možností zvětšení měřítka v ose X/S nebo Y/T 2) posun textury v ose X/S offset nebo v ose Y/S offset.

S pozdravem Josef


Dobrý den,
potřebuji označit více pozic najednou, dále snimi pracovat.Místo toho mi označované díly rendovat.
Co jsem udělal špatně.Děkuji za radu.
Pavel


Dobrý den,

děkujeme za upřesnění Vašeho požadavku. S jakým nástrojem v menu TurboCAD pracujete, jaký má být výsledek (obrázek + TCW. Děkujeme Tým ŠPINAR – software

Dobrý deň,

mám od Vás stiahnutú demo verziu TurboCAD Platinum 27, pri ukladaní výkresov do Formátu DXF zanecháva vo výkrese predmety ktoré ja v turbocede nevidím.

Neviem čo s tým

Peter

Dobrý den,

předměty, které nevidíte, jsou světla, která jsou standardně vypnutá, aby nerušila vlastní kresbu. Lze je vymazat. Vjeďte do palety světel a tam je značte a následně vymažte (viz obr).

S pozdravem Josef


Ještě je tu další možnost bez rušení světel ve zdrojovém výkresovém souboru. Při ukládání do DXF zatrhněte volbu „Výběr“ viz obr.


Před uložením je zapotřebí mít vybrané entity, které chcete, aby byly uloženy.

Dobrý deň, ďakujem za odpoveď , ale, ako si ja viem skontrolovať výkresy v TurboCade ? Informáciu dostávam len od danej firmy

Dobrý den,

odstranění světel a nežádoucích entit naleznete v paletě „Správce výkresu“. Zde je možné zapnout příslušné vrstvy a světla (viditelnost světel). Tím se Vám na výkrese0 zobrazí i skryté nežádoucí entity, které následně můžete odstranit. Zdraví Josef

Zdravím,
neporadíte někdo:
-jak změnit typ dveří na klasické jednokřídlé
-jak u typu zdí mít roletku s např. 100,150,300,450mm hned v paletě nástrojů

Děkuji moc, docela s tím bojuji. Mám TC Deluxe. P.


Dobrý den,

po kliknutí na nástroj dveře nebo zeď můžete měnit typy dveří, tloušťku zdí v horní liště viz obrázky.

Kristýna


Děkuji za odpověd.
Ano, to je ale ten problém. V roletce se mi ukazuje jen „standartní dvěře“ a kreslí to tyto. To samé, když dám u dvěří vlastnosti žádnou jinou volbu nevidím 🙁


Dobrý den,

pokud chcete používat jiné typy dveří nebo i oken (například: obloukové, gotické, dělené, individuální…) je zapotřebí se naučit využívat „styly“ dveří/oken, které jsou silným nástrojem programu TurboCADu. U těchto šablon (parametrických symbolů) můžete vybírat nejen různé typy výplní, ale můžete u nich měnit jejich parametry. Všimněte si též možnosti vkládání bloků dveří a oken do zdí (speciální nástroj u otvorů do zdí). TurboCAD nabízí do otvoru vkládat 2D symbol pro zobrazení výkresové dokumentace půdorysu a libovolný/vlastní 3D model dveří nebo oken pro 3D prezentaci. Je zapotřebí se posunout ze standardních nástrojů na profesionálnější práci v programu (základní info najdete i v manuálu). Snad Vám tato rada otevře nové cesty. Zdraví Filip

Dobrý den,

jak píše pan Filip. Je třeba umět využívat i jiné funkce a nástroje na tvorbu dveří, oken a otvorů do stěn v TurboCADu. Stavaři často využívají kombinaci 2D a 3D modelů s funkcí otvorů. Přes bloky jsou schopni vytvořit libovolnou kombinaci pro zakreslení dveří dle normy do 2D dokumentace, ale zároveň s vazbou na 3D model. Viz obrázek níže.

S pozdravem Tým Špinar – software


Ještě s vazbou na 3D.


Ještě se pan Filip zmiňuje o „Manažeru stylů“, kde můžete nalézt různé typy modelů dveří, oken i dalších prvků. Naleznete jej viz obrázek. Z technické podpory víme, že nejvíce se využívají kombinace vlastních modelů nebo modelů stažené přímo od výrobců.


Všechny individuální detaily se nedají popisovat na fóru nebo v manuálech. Prosím Vás, nepodceňujte možnost školení, které k programům TurboCAD a DAEX nabízíme. Usnadní vám orientaci v programu a vhodnější nasměrování, jak využívat nástroje pro Vaši konkrétní práci.

S pozdravem Tým ŠPINAR – software

Dobrý den,

Měl bych na Vás nebo na někoho z vašich kolegů dotaz ohledně nastavení discaplement mapy (vysunutí textury).
Snažím se, aby textura, cihle (obr. 2) vypadala jako na obrázku č. 1. Tzn., aby měla vysunutou texturu.
Snažil jsem všemi různými způsoby nastavit, hodnoty, všechny textury ale nic.
V editaci RedSDK render ukazuje jiné a vysunuté tvary ale pak při výsledném renderu (Interiér) se to nezobrazí.
Mám pocit, že jde buď o chybu, nebo to prostě nejde. Je prosím schopen někdo vyřešit?
Je to i častý dotaz mých studentů. V příloze posílám i textury, s kterými jsem pracoval.

Předem děkuji za jakoukoliv odpověď.

S pozdravem
Petr


Ještě připojuji soubor, na kterém provádím test.


Dobrý den,

Váš soubor má přes 100 MB, dle dohody byl zaslán našemu partnerovi, který je odborníkem na tuto problematiku.

Tým ŠPINAR – software

Pri pouziti „Dispacement“ ci Mape Posunutia je potrebne v Rendrovacom style -> aktivovat/zaskrtnut tiez policko/volbu Displacement,aby sa to nasledne prenieslo aj do vizualizacie.
Samozrejme za podmienky, ze tak budu nastavene aj materialy s Mapou posunutia.

S pozdravom, Majo

Perfektní už to vypadá tak jak má 🙂

Mnohokrát děkuji

S pozdravem Petr

Dobrý den, pokouším se rozjet demoverzi Turbocad Deluxe 27, ale hned na úvodu, po zadání jména, emailu a ověřovacího kódu mi to háže hlášku „server nemohl rozeznat registrační data“. Jméno mám napsané bez diakritiky a u ověřovacího kódu se mi zobrazuje že je platný. Mohu poprosit o radu? Děkuji.

Dobrý den,

prosím Vás, zašlete nám fotografii hlášky (s kódem, jaké jméno zadáváte do polí registrace…) a kód který Vám přišel k demoverzi ne info@spinar.cz. Následně zašleme dotaz do databázového centra a mezi tím Vám zašleme nový kód.

S pozdravem Tým ŠPINAR – software

Dobrý den,
potřeboval bych poradit jak nejlépe nastavit parametry pro textury dřevin, které mám stažené od výrobců DTD a chci je použít pro verzi 21 prof.
Díky

Dobrý den,

máte starší verzi programu TurboCAD. Doporučujeme Vám upgrade včetně materiálů. Na tomto vláknu naleznete informaci k podobnému tématu. Též je možné, že se některý z uživatelů starší verze k Vaši diskuzi připojí.

S pozdravem Tým ŠPINAR – software

Dobrý den,

přestali mi fungovat některé klávesy. Nefunkční tabulátor a delete, „V“.

Jak se to dá vyřešit?

Děkuju.

Dobrý den,

dejte znovu načíst pracovní prostředí, tím se Vám obnoví i klávesové zkratky viz postup dole:

  1. V levém horním rohu klikněte na „Přizpůsobit ovládání“ obrázek „prizpusobit ovladani_1.jpg“.
  2. V záložce „Nastavení“ rozbalte šipkou nabídku a zvolte název rozložení ikon, které jste používala a následně klikněte na tlačítko „Nahrát z“. Nahraje se Vám rozložení ikon a také klávesové zkratky. obrázek „nacist prac prostor_2“.

Přikládám i video.

prizpusobit ovladani_1.jpg
nacist prac prostor_2.jpg

Dobrý den,

po stažení TurboCAD pro MAC mi to hlásí, že aplikaci nelze zkontrolovat.

Děkuji za info, jak provést instalaci.

Zdraví Lenka


Dobrý den,

jedná se o varování, které se může zobrazit u některých verzí OS pro MAC u jakéhokoli programu a neznamená to nutně, že je s aplikací něco v nepořádku. Můžete si to pověřit také svým antivirem.

Pro instalaci v tomto případě bude potřeba v systému zabezpečení na Vašem počítači této aplikaci udělit výjimku:
Když kliknete na Zobrazit ve Finderu, podržte klávesu Ctrl, klikněte na ikonu TurboCADu a klikněte na tlačítko „Otevřít“. Do nastavení zabezpečení se TurboCAD uloží jako výjimka a tímto poté budete moc TurboCAD otevírat klasicky dvojklikem na ikonu programu.

S pozdravem
Kristýna

Dobrý den, děkuji za rychlou odpověď a posílám výkres

Odpověď na vláknu níže

Dobrý den,
je možné v Turbo Cadu 21 vysunout povrch, který jsem vytvořil z 2D profilu? Potřebuji z tohoto povrchu vytvořit uzavřený 3D objekt, včetně hran.

Děkuji a přeji hezký zbytek dne


Dobrý den, ano, lze to, přiložte, prosím, výkres.

Vhodné je použít např. funkci „Plocha k ploše lofting“ (např. paleta Nástroje/3D model/3D objekt). Výkres s modelem přikládám, nicméně je uložen v aktuálním TurboCAD 27 – takto starou verzi, jako je ta Vaše, už nemám k dispozici.

Dobrý den,

díval jsem se na model listu a ještě připojuji ukázku deformace body, aby byl výsledek více realistický. S pozdravem Filip


Dobrý den
Editace uzlů
Chtěl jsem vyzkoušet novou funkci v editaci uzlů „označit koncové body neuzavřené křivky“ [modře označeno] ale bohužel ostatní uzli zmizely a to i na jiných objektech, zůstane pouze označená křivka zcela prostá uzlů s tím, že filtr uzlů je šedě zaškrtnut [červeně označeno] (to znamená že nelze vypnout), což by mohl být onen problém? Prosím Poradíte mě jak filtr uzlů vypnout? (jestli je tedy příčinou zmizení uzlů) ?
Děkuji
Pěkný den

editace uzlů.JPG

Dobrý den,

editace uzlu funguje standardně v mé verzi TurboCAD Platinum 27. Viz video. Jakou máte verzi? Nemáte zapnuté zobrazení RedSDK, pokud ano, přepněte si TC na GDI (Nastavení/Přirozená kresby). Zdraví Josef

Dobrý den,
je možné nové dekory EGGER a KRONSPAN nainstalovat do TCW 2O a Daexu k tomu příslušícímu :

Dobrý den,

částečnou odpověď na instalace materiálů zdarma pro starší verze TurboCAD a DAEX dostanete na vláknu comment-5334.

Obecně platí, že aktualizované materiály a knihovny včetně instalačních programů nebo pokynů k instalaci, jsou dostupné zdarma na našem internetu. Tyto aktualizované materiály lze použít v úrovni aktualizovaných textur i pro starší verze. Pokud jste uživatel, který nechce nebo nemůže přispět na vývoj aplikace, kterou používá ve své praxi (ve Vaše případě přibližně 7 let neinvestoval do upgrade programů), může ušetřit tím, že si bezplatně stáhne například instalaci aktuálních materiálů a z této instalace vyjme textury a může je použít ve starší verzi. Každá nová upravená textura je editovatelná i ve starší verzi TurboCAD a DAEX. Textury si po načtení můžete nastavit i přes starší editor materiálů. Poznámka: Výhodou u aktuálních verzí je, že toto nastavení za Vás připravíme na naší straně. Doporučujeme alespoň jednou za 2-3 roky provádět upgrade.

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

Doplňujeme postup manuálního načtení textury s možným jednoduchým využitím nastavení materiálu založených ve standardní knihovně TurboCAD:

1) Zvolte v TurboCAD nástroj: Nastavení-Materiály-Editovat LightWorks (nebo RedSDK) materiály
2) Následně založte „nový materiál“ nebo zkopírujte materiál v dané kategorii a využijte jeho nastavení například odlesků pro vložení nové textury (například nastavení mramoru, dlažby, dřeva) – viz obrázek 1
3) Následně na nově založený nebo zkopírovaný materiál kliknete a dostanete se na jeho editaci – viz obrázek 2
4) Vyberte přes „File name“ novou texturu (mějte nastavený „Wrapped image“).
a) pokud jste měli nastavení materiálu zkopírované z jiného, přiřadí se k nově načtené textuře
b) pokud jste načetli novou texturu bez předpřipraveného nastavení materiálu, potom proveďte nastavení manuálně

Děkujme za zájem o naše programy.
Tým ŠPINAR – software


Zdravím
Materiály Egger a Kronospan mi do holého TurboCadu Platinum bez Daexu nepůjdou? resp. Mě tam nejdou .
Ps.: Prosím nevíte náhodou jak přimět „Inteligentní“ kóty měnit směr jakým se vytahují z objektu ?
Děkuji
Pěkný den
Jiří Bartalos

Dobrý den,

ohledně inteligentních kót jsme Vám již dotaz zodpověděli na tomto vláknu comment-5328 je tam nastavení i video, jak se dá snadno vytahovat kóta z objektu a jak se nastavují objekty pro rychlé kótování.

Materiály Egger a Kronospan lze instalovat do DAEXu a zároveň se instalují i do TurboCADu. Pokud instalujete materiály manuálně pouze do TurboCADu, tak je musíte správně uložit do složky „materiálů v TurboCADu“ a načíst v TurboCADu přes „Nastavení/Materiály/Načíst materiály“ (*.dat), ve kterých je nastavení materiálu uloženo.

Pokud jste si zakoupil aktuální licenci (nyní DAEX 21/TurboCAD27), tak máte nárok na bezplatnou pomoc při první instalaci. Licence platí na jedno PC/osobu. V ostatních případech, pokud nechcete s instalací zdržovat, můžeme instalaci provést v ceně 1000 Kč/instalace/licence programu.

Poznámka: Pokud chcete, aby Vám z daného vlákna chodila automatická odpověď na Váš email, klikněte na ikonu „zvoneček“ (upozornění na nové komentáře), abyste nemusel opětovně opakovat své otázky, nemusel hlídat odpovědi na fóru a měl celková přehled nad odpověďmi z daného vlákna.

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

Dobrý den

poradí mi někdo jak udržet nastavení jednotek v m2 napevno, pokud chci automaticky počítat obsah ploch v TurboCADu? Pořád mi tam naskakuje přednastavená jednotka a nechce se mi zdržovat přepínáním. Děkuji Jana

Dobrý den,

v příloze je video s návodem jak si nastavit trvale jednotky m2 pro výpočet ploch. Abyste nemusel provádět nastavování na každém výkrese, po nastavení si výkres uložte jako šablonu.

S pozdravem Kristýna

Dobrý den, mám TC Deluxe 2018 a na pracovní ploše se mě v pravé dolní části zobrazuje rolovací kolečko myši, svislou osou a dvěma šipkami (doprava a doleva) . Pokud zajedu kurzorem za osu (doprava k okraji monitoru) a zaroluji kolečkem, pracovní plocha s entitami vlevo od naznačené osy mě kamsi zmizí a musím ji hledat na ploše (dost složite zommovat, a hledat). Prosím o radu, jak se toho kolečka s osou a šipkami zbavím? Děkuji

Dobrý den,

nejsem si jist zda rozumím přesně dotazu. Ale asi se jedná o zobrazení možného rolování stránek v nastavení vaší myši, které se v CAD nepoužívá. Doporučuji jiný typ myši nebo si myš přenastavit a vypnout si tuto variantu. Problém bych hledal v nastavení vaší myši.
Nastavení myši a aktualizace prostředí:
Tlačítka myši si můžete přenastavit v Nastavení/Stavové řádky a menu/Nastavení/Nastavení přídavných zařízení.
Možná pomůže i přenačtení prostředí Nastavení/Stavové řádky a menu/Nastavení/Nahrád z Pokud vám to nepomůže, nastavte TurboCAD do výchozího stavu (v appdatech C:_Users_Filip_\AppData_Roaming_IMSIDesign_TurboCAD 2018 smažte nastavení /obsah této složky/ – před tím složku raději zálohujte – pozor přijdete o předchozí nastavení).
Máte starší verzi TurboCAD, nevím jestli není problém i v tom. Doporučuji se zabývat ovladačem a nastavením myši (zkuste jinou jednoduchou myš bez speciálních funkcí nebo nastavení pro jiné aplikace).
S pozdravem Filip

Dobrý den, mám TurboCAD a CNC stroj SCM s programem Maestro. V TurboCADu už roky tvořím grafiku pro tvarové frézování na tomto SCM, nyní mám podklad od zákazníka , které upravím a uložím v TC do DXF. Tento výkres mi ale do Maestra nelze načíst. Vykazuje nějaké chybové hlášky Nevíte v čem může být chyba?

Dobrý den,

chybu bychom hledali ve výkrese zákazníka. Zkuste nám nějaký příklad zaslat přes fórum nebo přes info@spinar.cz. Také Vám doporučujeme si pro SCM zakoupit postprocesor pro export nativních formátů a neřešit import přes DXF, potom se můžete vyhnout většině popisovaným problémům. Technická podpora je zpoplatněna dle náročnosti analýzy..

Tip: Možná má zákazník pouze otočené osy u entit nebo nějaké elementy, které do výkresu DXF nepatří. Doporučujeme uložit výkres přes výběr a před tím zkontrolujte směr os X, Y, Z a nastavte je dle světa.

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

.

Dobrý den, o možnosti postprocesoru PGMX formátu jsem nevěděl, ozvu se vám pro cenovou nabídku na zmíněný e-mail. Každopádně popsaný problém jsem vyřešil, asi byla nějaká chyba v původním výkresu od zákazníka, zkopíroval jsem jeho křivky do nového výkresu (do šablony Klasická), uložil jako DXF a do Maestro už to prošlo.
Díky za nasměrování.

Dobrý den,

máme od Vás Turbocad 20.1 Professional. Bohužel jsem si omylem něco přenastavil a když kreslím obdélník, kreslí se jako 4 úsečky, takže když ho chci pak označit, označí se jen úsečka, na kterou kliknu, ale ne celý obdélník. Dělá to i u ostatních tvarů složených z úseček. Mohli by jste mi poradit, jak to vrátím? Děkuji Martin

Dobrý den,

nejspíš jste si aktivoval funkci Auto vazby, vypnete ji v levém dolním rohu, kliknutím na ikonu „Automaticky přidat vazby“.

auto vazby.JPG

Dobrý den,

s velkou pravděpodobností jste si omylem zapnul „Automatické vytváření vazeb“. V tomto případě, každá entita i složeného objektu se ve výkrese chová jako samostatný objekt. Ve videu níže uvidíte jak lze vypnout/zapnout tuto funkci (v levém dolním rohu – ikona „Automatické přidání vazby“).

P.S. Máte ca. 7 let starou verzi. Doporučujeme Vám upgrade ;-).

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

Pomohlo. Děkuji za radu!

Dobrý den, dá se vytvořit rozvin kužele, výpočet pláště v TurboCADu?

Dobrý den, ano, přikládám video s postupem.

Filip

Dobrý den, zde je ukázka dalšího využití pro rozvin detailů napojení potrubních tras, pro výpočet rozvinu plechu – například pro izolaci teplovodního potrubí.

S pozdravem Filip

rozvin detailu napojení potrubí TurboCAD Spinar-software.JPG

Dobrý den, jak se dostanu k fyzikálním vlastnostem těles v TurboCAD Platinum 27? Můžete mi někdo poradit? Děkuji Vladan

Pouze doplňuji, že mám namysli výpočet těžiště nebo momentů setrvačnosti.

Dobrý den, v paletě „Info o výběru“ zatrhněte „f“. Následně se objeví vlastnosti včetně požadovaných veličin. S pozdravem Filip

Zde je náhled z TurboCADu, kde ikonu naleznete.

Fizikální vlastnosti- mement sestrvačnpsti - těžíště -  TurboCAD.JPG

Děkuji!

Zdravím Vás, k tomuto tématu pouze doplňuji možnost pracovat s fyzikálním vlastnostmi hmotností těles. Tato funkce je nová a v aktuální verzi není vhodná pro využití v metrických jednotkách (jsou využívány libry/inch3), pokud neupravíte vlastnosti materiálu. Dostal jsem návod, jak tento problém řešit. Je třeba změnit hodnoty hustoty materiálu, které jsou zapsané v souboru C:\Program Files\IMSIDesign\TCW2020CZ\Materials informaci\tc_matsDensity.ini. Zde můžete změnit názvy a hodnoty hustoty materiálu. Pozor program vnitřně procuje s anglickými jednotkami. Když chcete mít hodnotu hustoty 2500 Kg/m3, potom je nutné zapsat výsledek = požadovaná hodnota/0.056. Hodnoty do souboru zapisujte s desetinou tečkou (čárku nepoužívejte), též hodnoty textu používejte bez diakritiky. Zdraví Josef

Též zasílám náhled a připojuji soubor „Materials informacitc_matsDensity.ini“, kde je pár příkladů. Pouze doplňuji, že v nastavení jednotek výkresu je zapotřebí mít metry, aby seděly hodnoty výpočtu. Funkci/ikonu hmotnosti lze nalézt v Nastaven-Příkazy-Fyzikální vlastnosti. Zdraví Josef

Dobrý den,

funguje konverzia cad suborov do tcw z importu catia suborov do tcw, primarne Catpart a Catproduct
bez problemov? Mozem poprosit o CP na upgrade licencie z v 2015 na Turbocad27 platinum?

Dakujem

Dobrý den,

importy souborů z CAD CATIA jsou možné v nové verzi TurboCAD Platinum 27. Před zakoupením je možné provést test. Prosím Vás o zaslání souboru na info@spinar.cz, pokud jej nechcete zveřejňovat. Cenu na upgrade Vám zašleme na Vaši emailovou adresu.

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

Nech sa paci, napriklad taketo mensie na info@spinar.cz
Dakujem

Zkoušeli jsem načíst větší soubor a vše proběhlo bez problémů. Soubor se otevřel, jako pevný ACIS (viz obrázek níže) s možností rychlé manipulace viz: https://youtu.be/Wschwb33jn4 (jak v GDI, tak s plug-in RedSDK, kde je možné snadněji pracovat i v renderingu)

Děkujme za zájem o naše programy.
Tým ŠPINAR – software

TurboCAD - prevod z formátu CATIA - CATPart-1.png
TurboCAD - prevod z formátu CATIA - CATPart-2.png
TurboCAD - prevod z formátu CATIA - CATPart-3.png

Dobrý den,

při změnách vrstev u se mi nezmění barva na objektu? Jak to upravit? Děkuji

Dobrý den,

z dotazu není zřejmé co je objektem. Předpokládám, že Vám jde o to – k entitě, kterou vkládáte nebo přesouváte do vrstvy, přidělit barvu vrstvy. Aby Vám tato funkce správně fungovala, musíte mít 1) u entit zatrženo, že se jejich barva má měnit „dle vrstvy“ a 2) u vrstev mít požadovanou barvu natavenu. Ještě doplňuji, že objektem může být i skupina, pokud v ní máte entity definované dle popisu v bodě 1). Pozor: Nesmíte mít vloženy skupiny do skupin. Raději přikládám obrázek.

S pozdravem
Filip

barva cary dle vrstvy TurboCAD.JPG

Mám komplet rozřezaný 3D model a nyní vkládám 2D křivky do cnc Holzer, když u jednotlivých 2d křivek natočím objekt v ose z ručně ,tak program přečte co po něm chci, ale pokud křivku otočím o 180 ° a nebo zrcadlím, tak program už nepřečte co po něm chci.. Děkuji za radu Tomáš

Dobrý den,

Váš program u CNC zřejmě umí pracovat s křivkami, které jsou ve standardním souřadném systému X-Y-Z napevno orientované vůči světu a neumí provést změnu nebo eliminovat jiné natočení souřadnic. Z těchto důvodů Vám prochází DXF pouze pokud jej kreslíte s orientací dle světa, ale pokud jej zrcadlíte, tak může dojít k tomu, že souřadný systém se otočí dle osy zrcadlení. Pokud chcete zachovat orientaci souřadného systému entity dle světa i u zrcadleného objektu, potom je zapotřebí nastavit „Bezpečný režim USS“ (viz obrázky k této odpovědi)

Je možné využít i funkci „Řetězení křivky“, pokud již pracujete s objektem, který má otočený souřadný systém. Pomoci tohoto nástroje vytvoříte jednoduše stejnou křivku se správně nastaveným souřadným systémem dané entity. Zdraví Josef



zrcadlení-souradny system-TurboCAD-2.JPG
zrcadlení-souradny system-TurboCAD-2B.JPG

Děkuji už mi to funguje.

Zdravím
Upgardoval jsem TC platinum z verze 22 na 27 a naivně jsem si myslel ,že nastavení které jsem používal to jest klávesové zkratky, prostředí a panely nástrojů si jednoduše přesunu do nové verze klasicky do složky Config, Bohužel k mé smůle toto mé nastavení v nové verzi „nevidím“ jak to udělat aby jsem nemusel všech cca 50 klávesových zkratek znovu zadávat. Dále jsem zjistit ,že klasické zmáčknutí kolečka myši a jejího posunutí ( otáčeni celé scény) funguje pouze se zmáčknutým CTRL lze toto nějak přenastavit ?
Děkuji
Pěkný den

Dobrý den,

přeinstalace není vhodné nechávat na poslední chvíli před svátky navíc, pokud máte upgrade přes 5 verzí. Plná technická podpora bude od 4. 1. 2021. Nyní Vás můžeme navést:

1) Nastavení myši:
Natavení kolečka myši chce každý uživatel jinak. Proto je možné provést nastavení v: Nastavené/Stavové řádky a menu/Nastavení/Nastavení přídavných zařízení/Přiřazení kolečka/ dále vyberte dle Vašich potřeb. Například: Držet + Příkaz Dynamický posun + Přidělit.

2) Individuální klávesové zkratky
Co se týká klávesových zkratek, zde se pokuste načít Váš starý konfigurační soubor ze staré verze, který do nové verze uložte do C:\Users\HP\Documents\TurboCAD 2020 x64\Config\Platinum\CZ. Pozor – nezapomeňte zde uložit vedle xcfg i soubor ve formátu XM (ze stejné složky staré verze). Pokud to nepomůže, protože Vaše původní verze byla hodně stará, bude nutné počítat s přidělením zkratek manuálně. Díky vyhledávání příkazů a možnému uložení seznamu aktuálních zkratek by to mělo jít rychle.

S pozdravem tým ŠPINAR – software

Děkujeme Vám že další přeinstalace ponecháte až po svátcích.

Zdravím
Děkuji za rychlou odpověď na oboje moje dotazy jejichž Vámi navrhovaná řešení k mé radosti fungovala za což Vám děkuji a ihned připojuji další dotaz:
Lze nějak ovlivnit jakým směrem se „natahuje“ rychlá kóta?
Děkuji
Jiří Bartalos

Dobrý den,

rychlou kótu můžete vložit do výkresu s jasně definovaným odstupem, který nastavíte ve vlastnostech kót (standardních nebo definovaných pomocí stylu). Příklad můžete vidět na videu.

S pozdravem tým ŠPINAR – software

Zdravím
Já jsem se zmýlil měl jsem na mysli inteligentní kótu. Lze tedy nějak ovlivnit jakým směrem vytáhnout inteligentní kótu při kotování 3D objektů ?
Děkuji
Pěkný den

Dobrý den,

pokud zvolíte vhodné nastavení kót a postup, potom díl okótujete během pár sekund. Viz ukázka videa v příloze.

S pozdravem tým ŠPINAR – software

Ještě nastavení, které jsme při „Inteligentních kótách“ použili – viz příloha


Dobrý den,

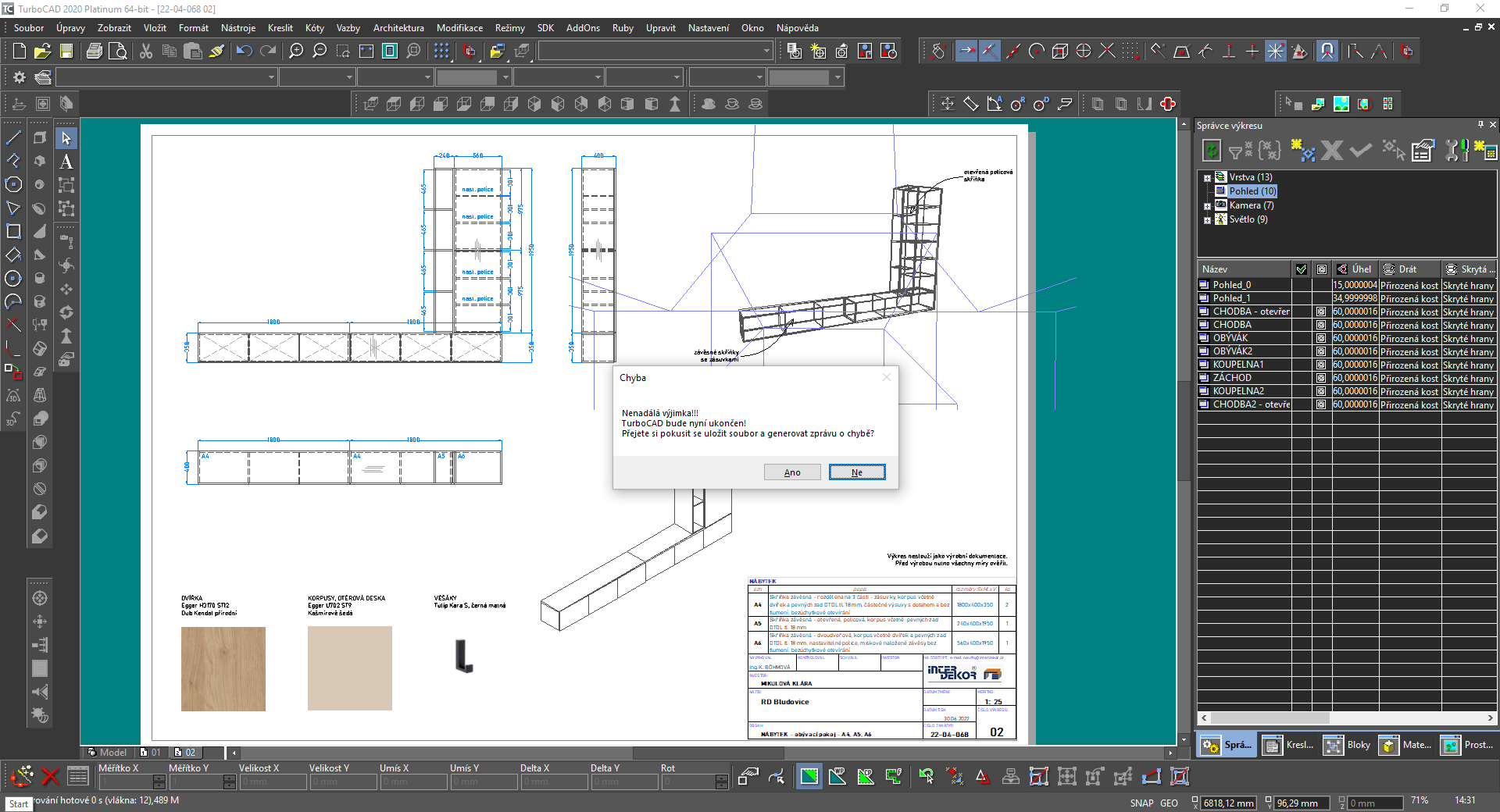

čím by mohl být problém s čekáním na zobrazení okna při otvírání souborů (TurboCAD 2020), především při použití Historie, kdy okno se odmlčí a je ve stavu neodpovídá, a až po několika vteřinách se zobrazí obsah, kde přitom je pár položek.

Dobrý den,
bez bližších informací a výkresu nejsme schopni analyzovat Váš problém. Důvodem může být například nastavení přesnosti zobrazení (ACIS vyhlazení), vhodný režim zobrazení pro Vaši práci, chybná entita ve Vašem výkresu nebo ovladač Vaší karty, HDW,….atd. Asi bude nejvhodnější nám soubor zaslat, abychom jej mohli analyzovat (můžete vyvěsit na fórum nebo nám jej zašlete na info@spinar.cz). Dále potřebujeme vědět v jakém zobrazení a režimu (RedSDK/GDI) pracujete.

Děkujeme za upřesnění Tým ŠPINAR – software

Dobrý den, zkoušel jsem historii modelace v zobrazení LightWork i RedSDK a rychlost mně přišla podobně pružná. V RedSDK bylo rychlejší zobrazení i během renderingu, ale pokud jsem použil generovat průniky, tak se práce zpomalila. Doporučuji průniky řešit odečítáním a sčítáním těles (viz video) nebo generování neprovedených průniků generovat až na konci práce, ale nepoužívat při editaci. S pozdravem Petr

Dobry den,

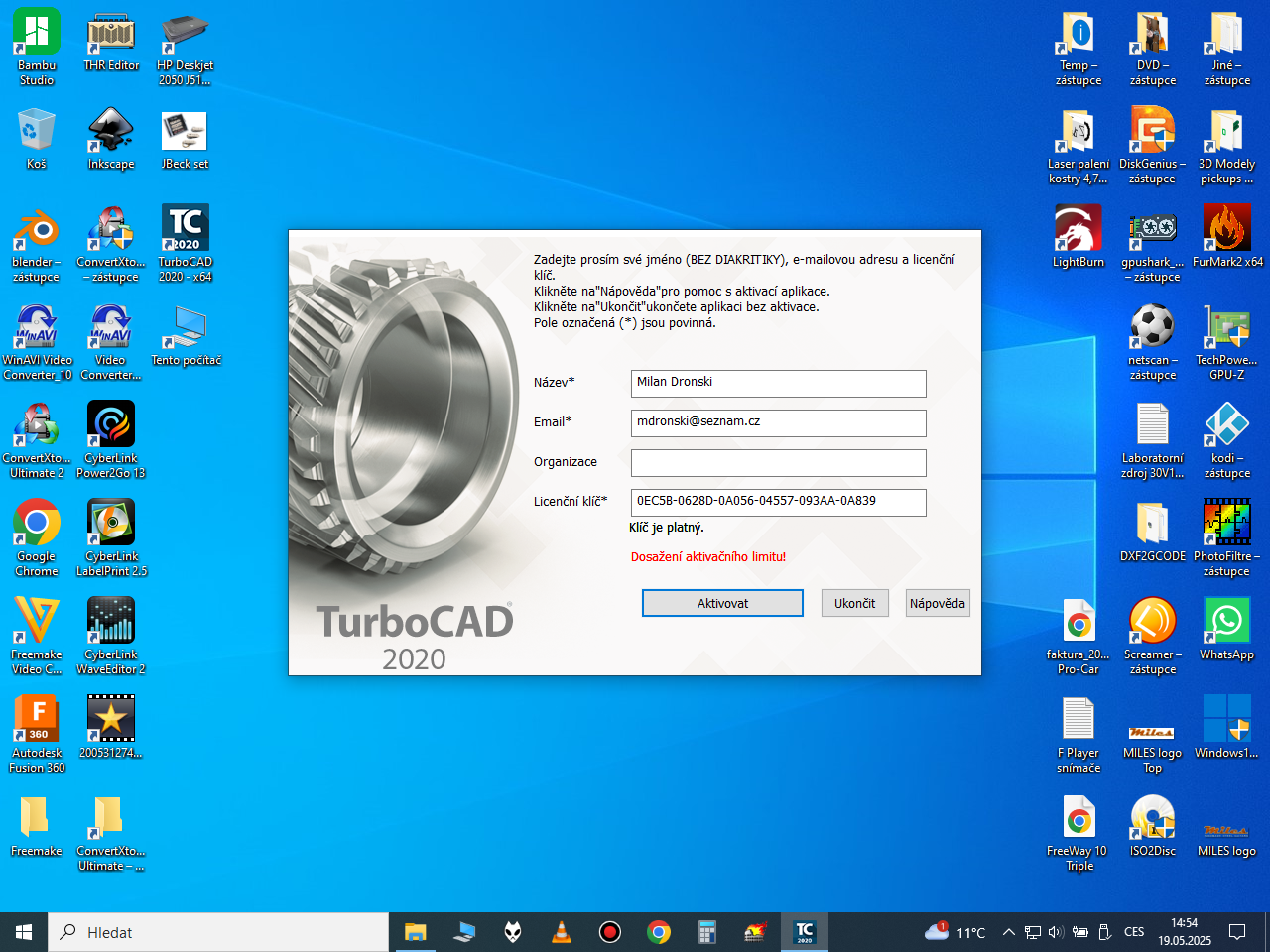

Po instalaci a uspesne aktivaci se program nespusti a stale je pozadovana aktivace. Stale dokola. Filip


Dobrý den, někdy se u některých PC tato situace stává. Může jít o ochranu registrů Windows (samotným OS nebo antivirovým programem). Postačí spustit program jako správce a provést opětovnou registraci (najet na ikonu TurboFLOORPLAN na Vaší ploše/pravé tlačítko myši/Spustit jako správce/a následně provést registraci). Potom se Váš program spustí bez popisovaných problémů.

S pozdravem
Tým ŠPINAR – software

Pomohlo to. Děkuji

Dobrý den, pokoušel jsem se instalovat zakoupený SW – TurboFLOORPLAN. Po zadání sériového čísla jsem dostal zprávu o úspěšné aktivaci. Po následném stisku OK, program spadl a nešel spustit. Při dalším pokusu o spuštění SW se celý aktivační proces opakoval.

Po přečtení této diskuze jsme aktivoval program jako správce a vše proběhlo v pořádku. Tento postup mohu též doporučit pro uživatele s podobným problémem při instalaci.

Děkuji Radek

Dobrý deň. prosím o radu. Ide o to že používam TurboCad ale pre kolegu využívam možnosť uloženia hotových výkresov do DWG. On však po otvorení DWG v programe AutoCad vidí vo výkresoch aj neviditeľne čiary ktoré u mňa sú skryté vo vlastnostiach (skryte ciary- neviditelná). Prosím o radu, čím to možme odstrániť, nakoľko z mojich výkresov má on dosť veľký zmatek 🙂 . ďakujem

Dobrý den, popisovaný problém je možná spíše otázkou na uživatele AutoCAD, zda umí 3D model generovat ve skrytých čarách, aby si našel tento nástroj ve svém editoru, pokud chcete, aby pracoval i s Vašim 3D modelem. Ale předpokládám, že vy chcete uživatelům jiných CAD programů nabídnout z TurboCADu pouze obrázek skrytých čar v náhledu, který vygenerujete z 3D modelu. V tomto případě je chyba, pokud jim zašlete celý výkres i s 3D modelem bez zrušení vazeb. Vy jim musíte zaslat pouze daný náhled nebo i 3D model, ale náhled ze skrytých čar musí být čistý 2D obrázek. Toho docílíte několika způsoby:
1)     Použitím vytvořených náhledů přes „Kreslící paletu“ nebo Pohledy, kterým dáte po vygenerování „Rozpad“ (předchozí náhled v papírovém modelu si zálohujte pro editaci – postačí dát kopii konkrétního papírového prostoru). Zdraví Josef
2)     Pomocí nástroje  „FlatShot“, kdes se pohled generuje do bloků (ty znají i jiné CADy) navíc lze blok před exportem nechat rozpadnout a do exportu se dostanou pouze čisté entity bez vazeb na bloky.

ten FlatShot v TurboCAD 2019 nefunguje?? Pretože skusam v priestore modelu vytvorit blok ale vytvorí mi len blok 3D objektu a nie 2D pohlad. Našiel som na youtube video kde z 3D modelu vytvoril 2D pohlad v prostore modelu

Dobrý den, tato funkce je ve vyšší verzi TurboCAD Paltinum 27 (pro rok 2020/2021). Neuvedl jste panu Josefovi typ verze, předpokládám, že vycházel s aktuální. Verze TC 26 (pro rok 2019/2020) tuto funkci neobsahuje. Nicméně potvrzujeme, že postup číslo 1), který je uveden v komunikaci, je možné využít i ve Vaší verzi. Jak bylo správně popsáno, Váš problém je v postupu exportovaných dat. Vazby 2D/3D pro jiné CAD musíte před uložením zrušit, pokud nemáte aktuální verzi s funkci FlatShot k dispozici. Zdraví tým ŠPINAR – software

Ano mám verziu TC 26. Skúsil som ten vyššie popísaný postup čislo 1. že som vo výkresoch zrušil všetky vazby na 3D model, dokonca som ten 2D výkres uložil do novo otvoreného okna a aj tak zobrazuje tie skryté čiary. Prikladám aj obrázky, pre lepšie pochoponie ako to vyzerá u mňa v TC a ako v AutoCade
Skúste mi ešte prosím poradiť ak je na to nejaké riešenie
Ďakujem

turbocad zaskrtnute.jpg

Dobrý den.

pokud u skrytých hran zrušíte vazby „Rozpadem“, potom byste měl dostat správný výsledek- Asi bude nejednoduší spakovat váš výkres a vyvěsit jej na fórum nebo nám jej zaslat (na info@spinar.cz), pokud se jedná o důvěrný projekt.

Zdraví tým ŠPINAR – software
